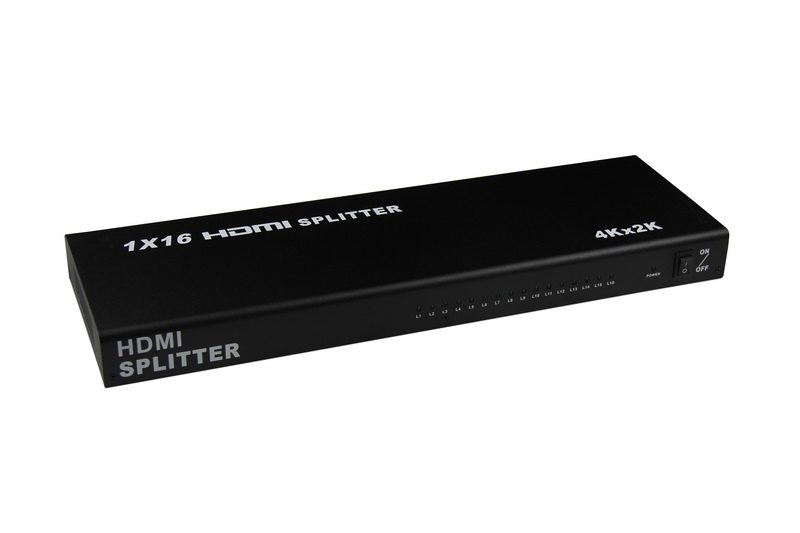

1x16 HDMI 4K Splitter

INTRODUCTION

The 1x16 HDMI Splitter uses a single HDMI source,accessing to multiple HDMI sinks. It allows one HDMI
device to be split easily to sixteen HDMI compatible monitors or projectors. The Splitter can also be placed
at the end of a long HDMI cable to regenerate the HDMI signal.Resolution up to 3840X2160/30Hz.

FEATURES

1. Support HDMI 1.4b

2. Support 3D video format

3. Resolution up to 3840x2160/30Hz

4. Support 3.2Gbps data rate for TMDS clock up to 320MHz

5. Support deep color 8/10/12bit

6. support AWG26 HDMI standard cable:

    when the resolution is 1080p and below, input up to 15 meters,output up to 25 meters.

    when the resolution is 4K, input up to 12 meters, output up to 15 meters.

7. Support displaying single source, multi-output high-definition signal source from
DVD player A / V receiver, set-top box

8. Need DC 12V/5A power supply

SPECIFICATIONS:

HDMI version………..………………………………………………………………… HDMI 1.4b

HDMI resolution ………….. ……………..……………………………………up to 3840*2160/30Hz

Support video color format …………………………………….……… deep color 8/10/12bit

Support audio format………..……………..……… DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD

Max bandwidth………………………………………..……………………………………320MHz

Max transmission bandwidth…….…………………..…………………………………3.2Gbps

Input cable distance.…….(1080p resolution) ≤15m,
4K resolution)≤12m AWG26 HDMI standard cable

Output cable distance……(1080p resolution) ≤25m,(4K resolution)≤15m AWG26 HDMI standard cable

HDMI input ………….…………..………….……..………………………………………………1

HDMI output………………………..………………..…………………………………………… 16

Max working current…………………………………......………………….…………………2.15A

Power adapter format ……………Input: AC (50HZ, 60HZ) 100V-240V; Output: DC12V/5A

Operating Temperature range……..……………..………………………………… (-15 to +55℃)

Operating Humidity range…………………………………5 to 90%RH (No Condensation)

Dimension (L x W x H)…..……………………………………………………460x150x40 (mm)

Weight…..………………….……………………….……………………………………1680g

 Interface Picture:

Operating and Connecting:

1. Connect 1 HDMI cable from HDMI source devices into HDMI Splitter input.

2. Connect 16 HDMI cables from each displayers (monitors or projectors) into the HDMI Splitter outputs.

3. Connect 12V power supply to the HDMI Splitter 1x16.

The Package includes

 1. HDMI splitter 1X16

 2. 12V DC Power Supply

 3. User Manual
